产品概述
气流式喷雾干燥流程根据工艺的需要可分为两种，一种是上喷式，即喷嘴设置在干燥塔的顶部，雾化后的料液和热风从上向下并流完成干燥过程，适合于粘度较大且具有一定热敏性物料的干燥；第二种是喷嘴设置在干燥塔的底部，雾化后的料液和热风一起从下向上完成干燥过程，适合于耐温性能较好的物料的干燥，传统的小规模的减水剂的干燥原来都采用这种方式。
气流式喷雾干燥机的雾化器，也叫气流式喷嘴，喷嘴结构一般较为简单，低粘度物料和高粘度料液均可雾化，使用范围较广，所得的颗粒较细，一般约为5—30微米，操作弹性大。但其缺点也很明显，就是用于雾化的压缩空气的动力消耗较大，主要用于高粘度料液或分子量较大的有机料液的雾化干燥。
气流式喷嘴根据结构可分二流体和三流体，其中二流体又可分为外混式和内混式两种。
工作原理
洁净空气加热后进入干燥塔，在塔内热风中用二流体(或三流体)喷嘴将各种料液物化成微小液滴，与热风进行快速热交换,蒸发掉液料中的水份(或溶剂)，并随热风排出，得到粉状产品。
设备特点
- 1、尤其对粘性大、膏状、浆糊状物料效果佳，其它设备无法替代。
- 2、实验型多品种、低温干燥应用广。
- 3、喷嘴结构简单，维修方便，运行费用低。
- 4、操作环境良好，粉尘排放达到国家标准要求。
- 5、干燥产品质量优，粒径均匀，流动性好，终水分均匀。
应用范围
食品：氨基酸、调味品、蛋白质、奶粉、猪血粉、酱油粉、茶粉、葡萄糖、山梨酸钾、香精香料等。
医药品：维生素、中药、抗生素等。
化学制品：分散染料、活性染料、有机催化剂、白碳黑、洗衣粉、碳酸钾、磷酸钾、各种废液等。
技术参数
| 参数型号 |
5 |
25 |
50 |
100 |
150 |
200 |
| 蒸发量 Kg/h |
△t=150℃~90℃ |
1.5 |
7.5 |
15 |
30 |
45 |
60 |
| △t=200℃~100℃ |
2.5 |
12.5 |
25 |
50 |
75 |
100 |
| △t=250℃~90℃ |
3.75 |
18.75 |
37.5 |
75 |
112.5 |
150 |
| △t=300℃~100℃ |
5 |
25 |
50 |
100 |
150 |
200 |
| △t=350℃~110℃ |
6 |
30 |
60 |
120 |
200 |
240 |
| 压缩空气(m3/min) |
0.9 |
0.9 |
1.1 |
1.5 |
2.7 |
3.4 |
| 压缩气源(Mpa) |
0.4 |
0.6 |
0.7 |
| 热源方式 |
电、电+蒸汽、燃煤（油）热风炉 |
| 供热量(Kcal/h) |
1 |
5 |
10 |
20 |
30 |
40 |
| 风机功率(kw) |
0.75 |
2.2 |
4 |
7.5 |
11 |
15 |
注：1、本设备大于200型可按实际需要代为设计制造；2、风机功率为标准配置，如加布袋除尘和回收溶剂装置则要相应改动。

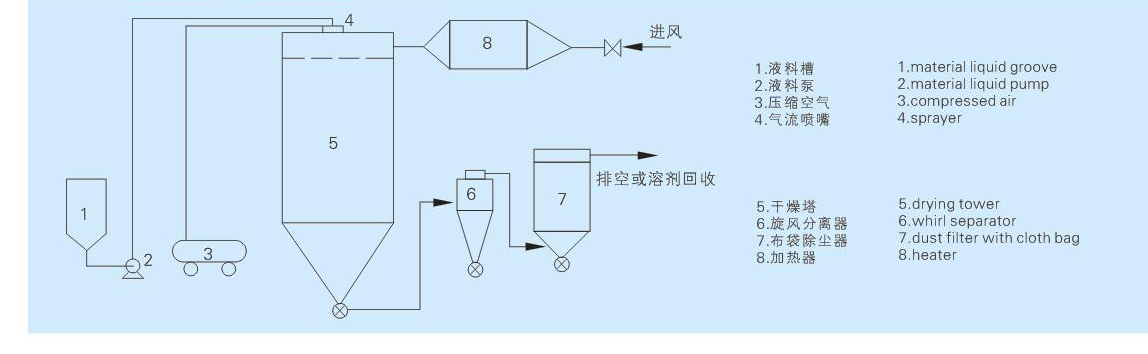

结构示意图
