产品概述

ZPG系列中药浸膏专用喷雾干燥机是吸收国外技术开发的适用于熔点低、含糖高的中药产品的干燥设备，并具有不粘壁、物料不焦化、不易吸潮等特点。该装置根据干燥产品的特点和性质确定喷雾干燥的工艺条件，自动化程度高，操作方便，符合GMP要求。该装置的成功开发，解决了多年来许多熔点低、含糖高的中药产品不能用喷雾干燥的技术难点，也是对喷雾干燥在中药制药中的应用技术研究的新发展。

ZPG系列中药浸膏专用喷雾干燥机是离心式喷雾干燥技术在特定物料干燥中的应用，该干燥设备是专门用来解决中药浸膏和植物提取液的喷雾干燥机，它有效地解决了原LPG系列高速喷雾干燥机在中药浸膏干燥中出现的粘壁、焦化、收粉率低、产量低等问题。

工作原理

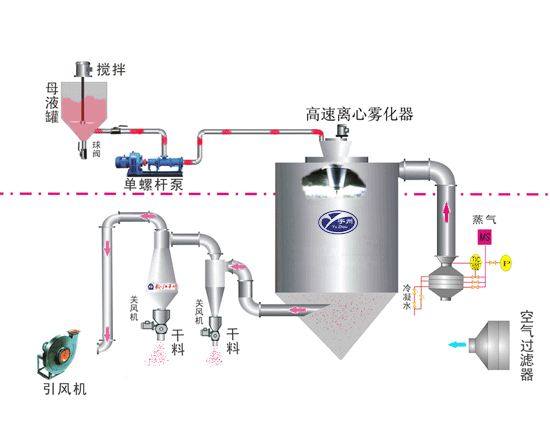

空气经空气过滤器后进入空气加热器，当空气加热器到给定的温度后以切线方向进入热风分配器，经热风分配器作用后的空气，均匀地、螺旋式地进入干燥室，同时料液由雾化器雾化为20~60um的雾滴，当雾滴与热空气接触后就迅速汽化干燥为粉末或颗粒产品。采用旋风风离器直接收集后经气力输送至效料仓，完成物料的冷却及输送，废气由风机排出口经水沫除尘器排出。

设备特点

• 1、塔体具有冷风夹套；
• 2、塔体上装有自动振打装置；
• 3、塔体、管路配有快开清洗孔及排污孔；
• 4、自动控制恒温加料罐；
• 5、手工高压洗塔随机附件；
• 6、与物料接触的部分采用不锈钢材料制作（或全不锈钢制造）；
• 7、物料收集采用两级旋风除尘装置，或一级旋风除尘器和湿式除尘器；
• 8、进风温度实现自动控制及连续装置。
• 9、配有气扫装置。

技术参数

注:　1、实际外形尺寸可根据客户实际情况确定，以上尺寸仅供参考；2、以上蒸发量是最大蒸发量。

结构示意图

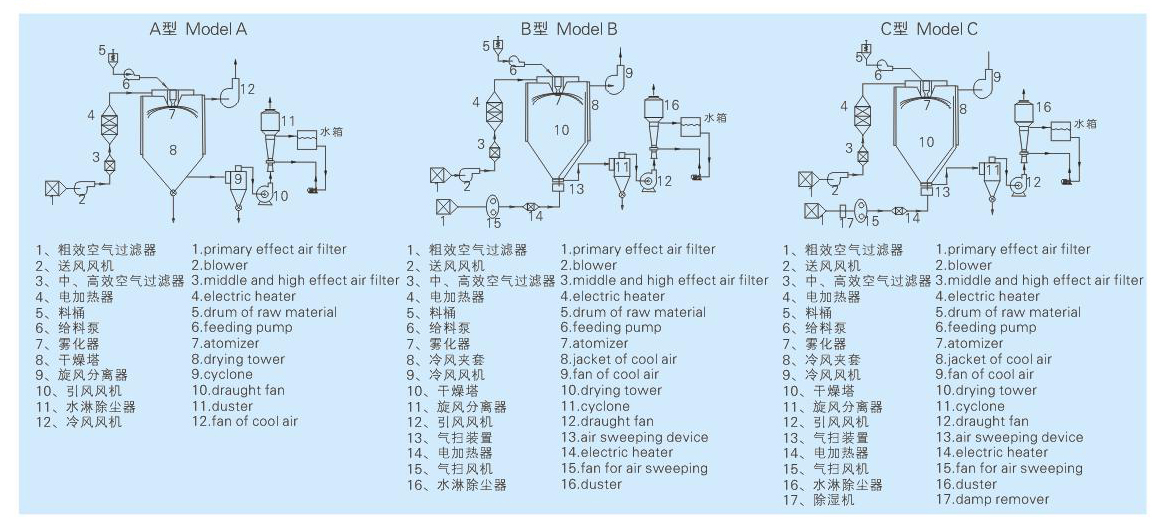

工艺流程
