产品概述

EYH系列二维运动混合机适合所有粉、粒状物料的混合。

EYH系列二维混料机的转筒可同时进行二维运动，一个为转筒的转动，另一个为转筒随摆动架的摆动。被混合物料在转筒内随转筒转动、翻转、混合的同时，又随转筒的摆动而发生左右来回的掺混运动，在这两个运动的共同作用下，物料在短时间内得到充分的混合。

本机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位（1000L～10000L）各种固相物料的混合。

工作原理

本机主要由料筒、上机架（摇床）、下机架、转动机构、摆动机构和电气装置组成。转动机构选用摆线针轮减速机，位于上机架内。工作时，转筒装在摆动架上，由四个滚轮支撑并由两个挡轮对其进行轴向定位，减速机通过链轮、链条带动主动轴，再通过驱动轮使料筒旋转。摆动机构位于下机架内，选用蜗轮蜗杆减速机或者摆线针轮减速机。摆动架由一组曲柄连杆机构来驱动，电动机通过皮带轮或链轮传动给减速机，然后再通过连杆组件摇动上机架，使料筒作一定角度的摆动，实现二维运动。

设备特点

本机混合筒在转动的同时又参与摆动，使筒中物料得以充分混合，混合筒的出料口偏离混合筒圆筒部分的中心线，使该机具有混合迅速、混合量大、出料便捷等。

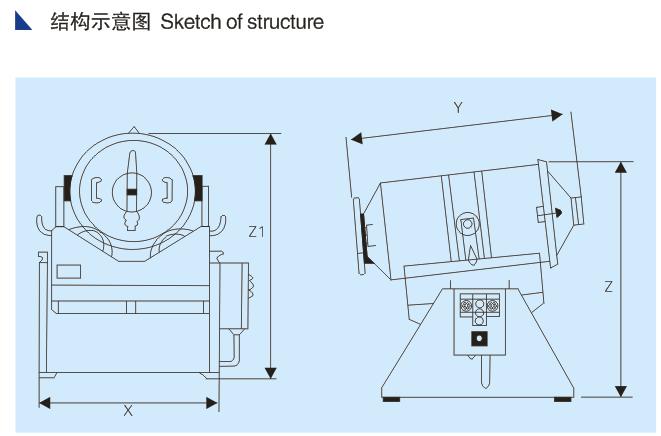

技术参数

注：装料重量是按照物料假比重0.5g/cm³计算。
